未利用エネルギー

バイナリー発電装置

低温の未利用エネルギーを電力に変える
バイナリー発電装置の導入をトータルでサポートします

100kW級バイナリー発電装置

 ガスエンジン、ディーゼルエンジンなどのエンジン排熱や化学工場、ボイラーなどの産業用排熱、および太陽熱、地熱、バイオマスなどの再生可能エネルギーから生成される大量の熱は、低温であるためにこれまで活用されていませんでした。IHIの100kW級バイナリー発電装置は、これらの低温の熱源で有機作動媒体を蒸発させ、タービン発電機を駆動します。

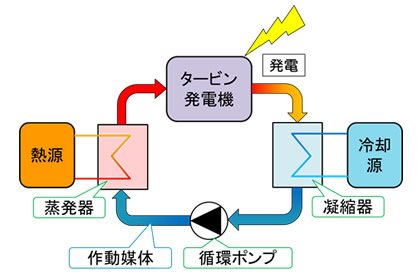

システムフロー

未利用エネルギー

仕様

名称 100kW級バイナリー発電システム Heat Innovator
形式 HI 110 H HI 110 L
機種 高温機 低温機
熱源温度 120~200°C 80~120°C
システム方式 オーガニックランキンサイクル
発電方法 磁気軸受式1段遠心タービン/永久磁石同期発電機
作動媒体 HFC-245fa(不活性ガス)
推奨水質 冷凍空調機器用水質ガイドラインJRA-GL-02-1944の 範囲内
最大発電出力(※1) 113kW 110kW

※1:あくまで発電端出力であり,上記より冷媒ポンプを含めた補機動力を差し引いた数値が送電端出力になります。また,発電出力は作動媒体の圧力・流量に基づき制御されます。

特長

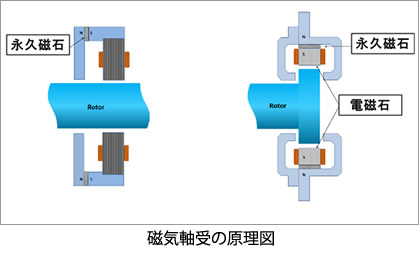

  • 発電機本体は摺動部がないオイルフリー磁気軸受を採用し、省メンテナンス
  • 作動媒体は規制緩和対象となる不活性ガスを採用

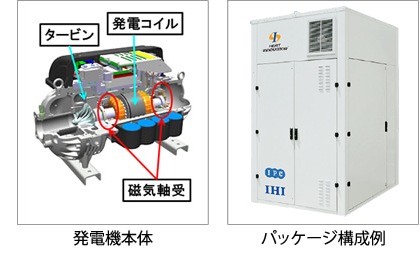

  • 発電装置モジュールは、タービン発電機、作動媒体循環ポンプ、蒸発器、インバータ、制御盤がコンパクトに配置された、省スペースモジュールです
未利用エネルギー 未利用エネルギー

熱エネルギーマネジメント

heat

IHIは総合機械メーカーとしての経験を生かし、
お客様の省エネ環境の充実や、地球規模でのCO2削減など、
熱エネルギーに関するソリューションを提案します

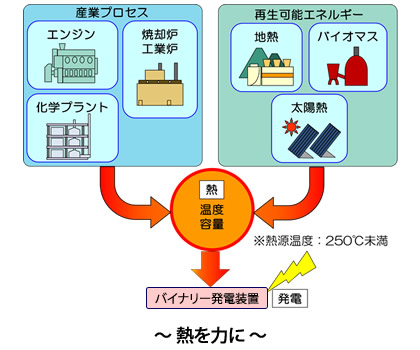

適用例

産業プロセス

エンジン排熱 graph
化学プラント/工業炉/焼却炉 graph

再生可能エネルギー

地熱/バイオマス/太陽熱 graph
